حواجز الجسور والطرق السريعة
BRIDGE & EXPRESSWAY GUARDRAIL
كل موقع له منطق مختلف: حاجز الجسر يحتاج صلابة وارتفاع حماية أعلى، وحاجز الطريق السريع يحتاج أداءً متسقًا بطول كيلومترات، والمنحنى الحاد يحتاج نظامًا يخفض شدة الاصطدام. نُحدد المقطع والأعمدة وتباعدها بحسب الموقع.
أربعة مواقع — أربعة قرارات هندسية
حواف الجسور — Bridge guardrail
المقطع: Thrie-Beam أو نظام مرتفع بطبقتين. الأعمدة مثبتة بقاعدة على سطح الجسر، مع قطعة انتقال إلى حاجز الطريق عند الأطراف. النقطة الحرجة هنا: تسلسل الصلابة (stiffness transition) على طول المنشأ.

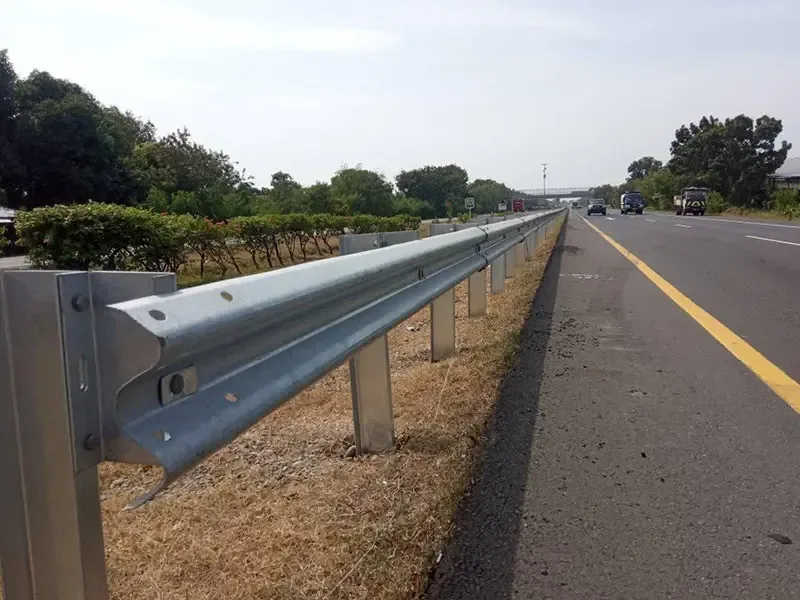

الطرق السريعة — Expressway & High speed guardrail
المقطع: W-Beam بسمك 3.0 – 4.0 mm على أكتاف الطريق والجزيرة الوسطى، بمسافة أعمدة 2 m أو 4 m. المطلوب هنا الاتساق على طول المسار وسهولة الإصلاح.
المنحنيات والمنافذ — Roller Barrier
الحاجز الأسطواني Roller Barrier في المنحنيات ذات نصف القطر الصغير، ومنافذ الطرق، ومداخل الأنفاق، والمواقع ذات سجل الحوادث المرتفع.
الأكتاف والمنحدرات
حاجز W-Beam على الأكتاف المرتفعة، مع نهايات ربط مطوية (Fishtail end) أو نهايات موجهة لتفادي مخاطر الطرف الحر.
أي حاجز لأي موقع؟
الجدول إرشادي للمراجعة السريعة قبل النقاش الفني. القرار النهائي يعود للمخطط المعتمد ودراسة السلامة.
| الموقع / الحالة | المقطع المقترح | نوع العمود | ملاحظة |
|---|---|---|---|
| الطريق السريع — أكتاف وجزيرة وسطى | W-Beam 312×85 | H / Sigma / U | مسافة أعمدة 2–4 m |
| حافّة الجسر | Thrie-Beam 506×83 | H / قاعدة مثبتة | مع قطعة انتقال عند الأطراف |
| منحدر / سدّ ترابي مرتفع | Thrie-Beam أو نظام مرتفع | H | حسب ارتفاع السقوط المحتمل |
| منحنى حاد / منطقة حوادث متكررة | Roller Barrier | عمود فولاذي خاص | وضوح بصري عالٍ |
| منفذ الطرق (Gore area) | Roller Barrier أو حاجز تحويل | — | يخفض شدة الاصطدام الأمامي |
| مدخل نفق | حاجز انتقالي + Roller Barrier | حسب التصميم | مراعاة مسافة الرؤية |
| طريق حضري سريع | W-Beam 3 mm | U / C / دائري | أطوال قصيرة للتركيب الحضري |
لتحديد النظام المناسب لمشروعك
- نوع الطريق: جسر / طريق سريع / طريق ريفي / طريق حضري / منحدر
- المخطط: قطاع عرضي، توزيع المسار، وأطوال كل قطعة متجانسة
- المواصفة: AASHTO M180 / EN 1317 / مواصفة محلية
- الكمية: الأطوال بالمتر + عدد الأعمدة + مجموعة البراغي
- السطح: نظام الجلفنة وسمك طبقة الزنك المطلوب
- اللوجستيك: ميناء الوصول وحجم الشحنة وتوقيت التسليم
أسئلة عن تطبيقات الجسور والطرق
ما الحاجز المناسب لحواف الجسور؟
الأكثر شيوعًا هو حاجز Thrie-Beam لأنه يعطي صلابة وارتفاع حماية أعلى على طول الجسر، مع قطعة انتقال (Transition) تربطه بحاجز الطريق عند بداية ونهاية الجسر لتفادي تغيّر مفاجئ في الصلابة.
ما الفرق بين Bridge guardrail و Expressway guardrail؟
Bridge guardrail يشير إلى حاجز على منشأ (جسر) بارتفاع تثبيت وصلابة أعلى، بينما Expressway guardrail يشير إلى الحاجز على أكتاف الطريق السريع أو جزيرته الوسطى. الاثنان من نفس العائلة الفنية، والاختلاف في التكوين ومستوى الاحتواء.
متى يُستخدم الحاجز الأسطواني في مشاريع الطرق السريعة؟
في المنافذ (Gore areas)، ومداخل الأنفاق، والمنحنيات ذات نصف قطر صغير، والمواقع التي تتكرر فيها الحوادث. راجع صفحة الحاجز الأسطواني للتفاصيل.
هل تقدمون مخططات تركيب؟
نعم. نُدرج عادة مخطط تركيب عامًا (General Arrangement) و جدول مكونات مطابقًا للمخطط المعتمد. المخطط التنفيذي النهائي للموقع يبقى مسؤولية المصمم أو المهندس المشرف.
هل لديك مخطط أو قائمة كميات لمشروعك؟
أرسل لنا المخطط، سماكة الحديد، نظام الجلفنة، الكميات، وميناء الوصول — وسنُعد لك مراجعة فنية وعرض سعر خلال 24 ساعة عمل.
